Vakuumo slėgio matuoklis stabdžių skysčio nuorinimui

Vakuumo slėgio matuoklis stabdžių skysčio nuorinimui

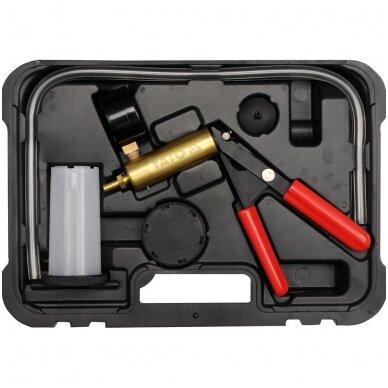

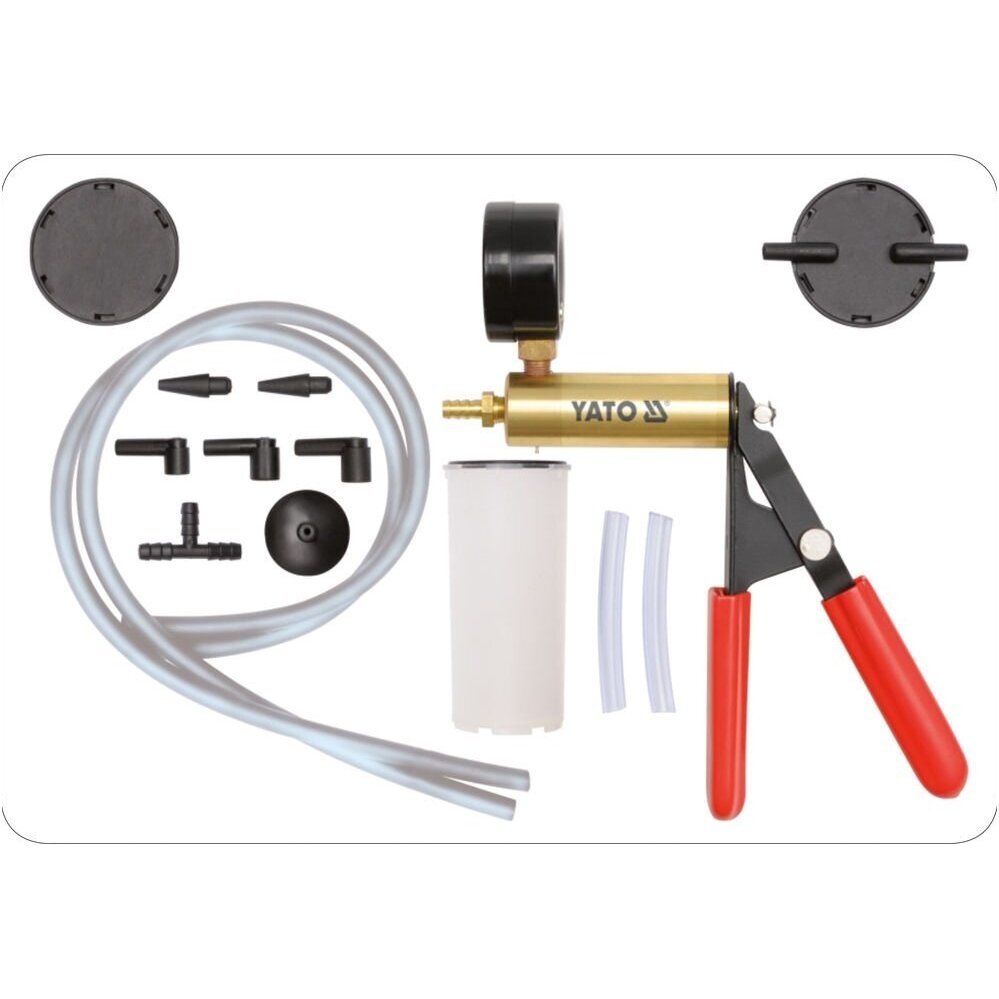

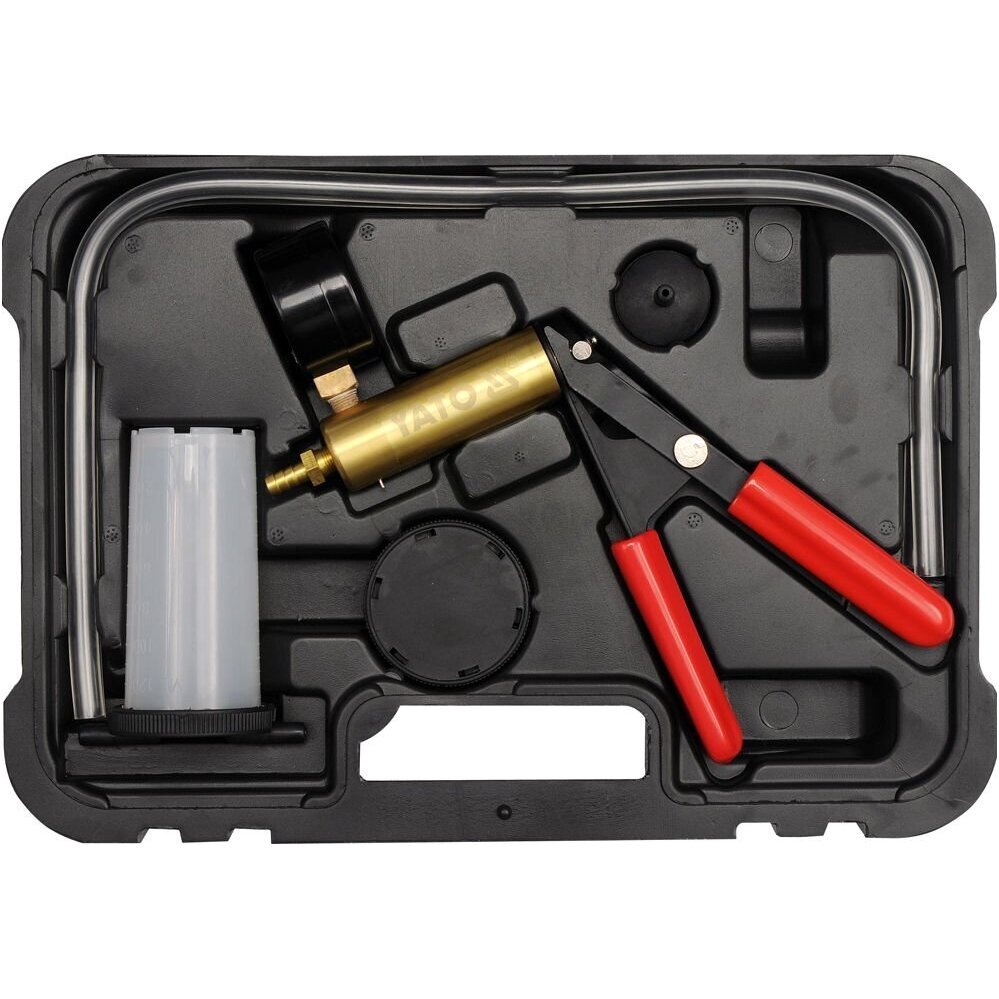

Vakuuminis siurblys yra daugiafunkcis prietaisas, naudojamas diagnozuoti automobilių sistemas ir technologijas, kurių veikimas pagrįstas slėgiu arba vakuumu. Jame yra priedai, kuriuos galima naudoti beveik bet kuriame variklyje ar sistemoje.

Matavimo diapazonas: nuo -1 iki 0 barų.
Tikslas / taikymas
Naudodami siurblį, galite atlikti diagnostiką, be kitų šių sistemų ir sistemų:

Kompiuterizuota variklio valdymo įranga:
- barometrinis slėgio jutiklis (BARO)
- PVC sistema
- išmetamųjų dujų recirkuliacija (EGR)
- storio plėvelės slėgio jutikliai (MAP)

Uždegimo valdymo įtaisai:
- neigiamas uždegimas
- uždelsimo vožtuvas: SDV, RCV

Stabdžių sistema:
- klasikiniai stabdžiai
- ABS stabdžiai
- oro stabdžiai
- Stabdžių trosai
- stabdžių servo

Kitos sistemos:
- oro kondicionavimas
- kruizo kontrolė
- kuro bakas ir kuro sistema
- vakuuminė durų uždarymo sistema
Naudojimas
Išmetamųjų dujų recirkuliacijos (EGR) sistemos diagnostika
EGR sistemos vožtuvas yra vakuuminio vožtuvo pavyzdys. Jei nėra neigiamo slėgio, vožtuvas yra uždarytas ir iš vožtuvo neišeina išmetamosios dujos. Kai vožtuvui įvedamas vakuumas, jis atsidaro ir leidžia išmetamosioms dujoms recirkuliuoti.

Storosios plėvelės slėgio jutiklių (MAP) diagnostika
• Surinkite siurblį ir rezervuaro sistemą taip, lyg nuleistų stabdžių suportus, tada prijunkite prie jutiklio vakuuminės jungties.
• Spauskite siurblio rankeną, kol rodyklė rodys –0,5 baro. Nustokite pumpuoti ir stebėkite antgalį, laikykite jį nejudantį. Jei rodyklė juda, MAP jutiklis yra sugadintas.
• Veikimo metu MAP jutiklis siunčia grįžtamuosius signalus į valdymo kompiuterį. Signalo dažnis yra nuo 85 Hz iki 160 Hz, priklausomai nuo vakuumo lygio. Dažnio matuoklis reikalingas dažnio matuokliui, jis turėtų būti prijungtas pagal jutiklio ir skaitiklio instrukcijas.

Kraujavimas iš stabdžių suportų.
• Įsitikinkite, kad stabdžių išsiplėtimo bakas pripildytas skysčio iki vardinio tūrio.
• Vėdinimas tokia tvarka:
- pagrindinį cilindrą, jei jame yra alsuoklio vožtuvas
- stabdžių suportai tvarkingi nuo arčiausiai pagrindinio cilindro iki toliausiai
• Trumpą žarną prijunkite prie jungties, esančios siurblio bako dangtelio apačioje.
• Uždarykite siurblio baką dangteliu.
• Prijunkite ilgąsias žarnas prie dangčio jungčių. Vienos iš ilgųjų žarnų galą prijunkite prie siurblio, o kitą - prie stabdžių suporto alsuoklio vožtuvo (kalamitų). Jei reikia, naudokite adapterį.
• 10-15 kartų paspauskite siurblio svirtį, kad siurblio bakelyje susidarytų vakuumas.
• 1/4 - 1/2 posūkio atsukite oro išleidimo vožtuvą, kad siurblio bakas būtų pripildytas skysčio iki maždaug 5 cm aukščio. Priveržkite ventiliacijos vožtuvą.
• Atjunkite siurblio žarną nuo oro išleidimo vožtuvo, spaustuvo išleidimo procedūra baigta.
• Prieš pakartodami kraujavimo procedūrą kitame slankmatyje, ištuštinkite siurblio rezervuarą iš stabdžių skysčio ir papildykite stabdžių skysčio lygį stabdžių sistemoje iki vardinio lygio.

• Prekės ženklas „Yato“
• Bendras svoris (kg) 1,4500
• Slėgis [MPa] 0-0,2; 0–0,41
• Elementų skaičius [vnt.] 16
