Dinamometrinių raktų komplektas YATO YT-07716, 3 vnt., 2–220 Nm

YATO YT-07716 – trijų dinamometrinių raktų komplektas, skirtas kontroliuojamam srieginių jungčių priveržimui pagal nustatytą sukimo momentą. Skirtingi pavarų dydžiai ir sukimo momento diapazonai leidžia komplektą naudoti automobilių, motociklų, dviračių, mechanizmų ir pramoninės įrangos techninės priežiūros bei montavimo darbuose.

Pagrindiniai privalumai

• 3 dinamometriniai raktai su 1/4", 3/8" ir 1/2" pavaromis;
• bendras sukimo momento diapazonas nuo 2 iki 220 Nm;
• kiekviename rakte – 72 dantų terkšlės mechanizmas;
• gamyklinis kalibravimas: ±3 % CW / ±5 % CCW;
• aiški nustatymo skalė ir fiksuojama mikrometrinė reguliavimo rankenėlė;
• pasiekus nustatytą momentą mechanizmas aiškiai signalizuoja spragtelėjimu;
• 42CrMo plieno galvutės ir 45# plieniniai kotai;
• aliuminio rankenos;
• 1/2" prailgintuvas ir 5 galvutės iš CrV 50BV30 lydinio plieno.

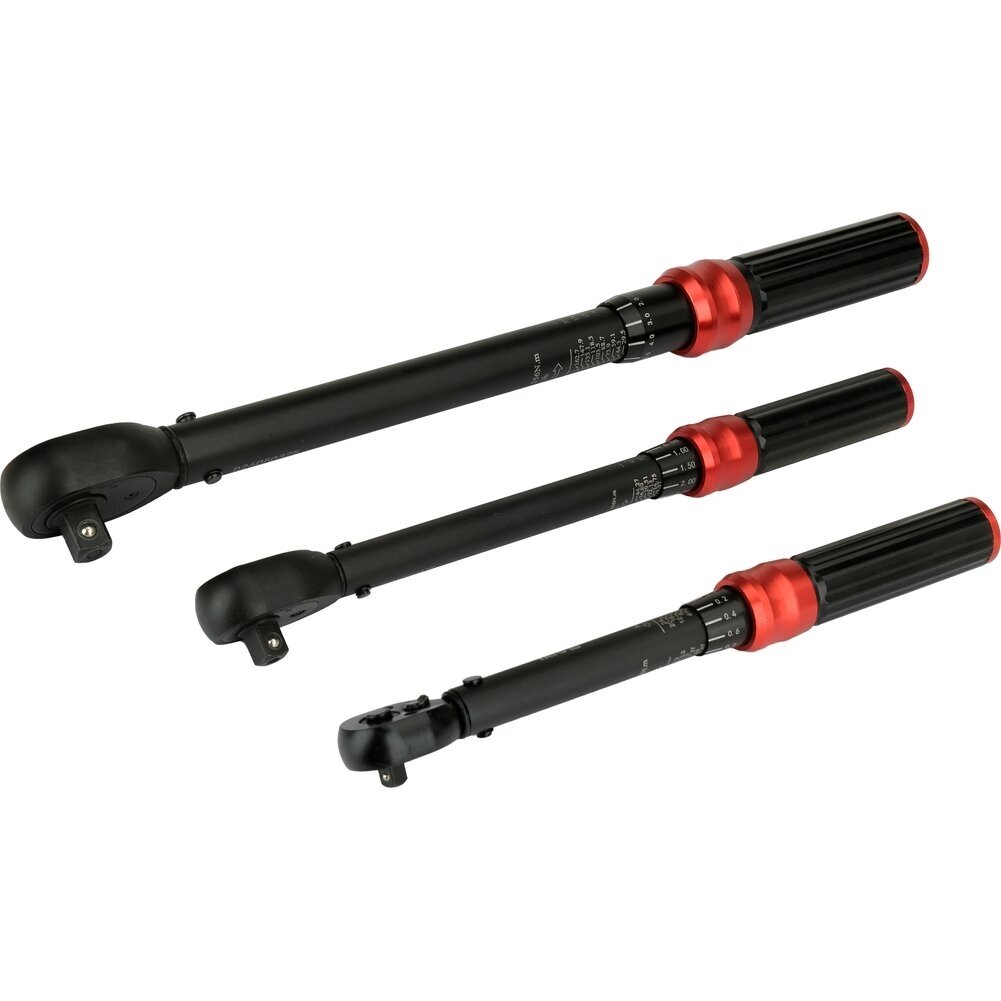

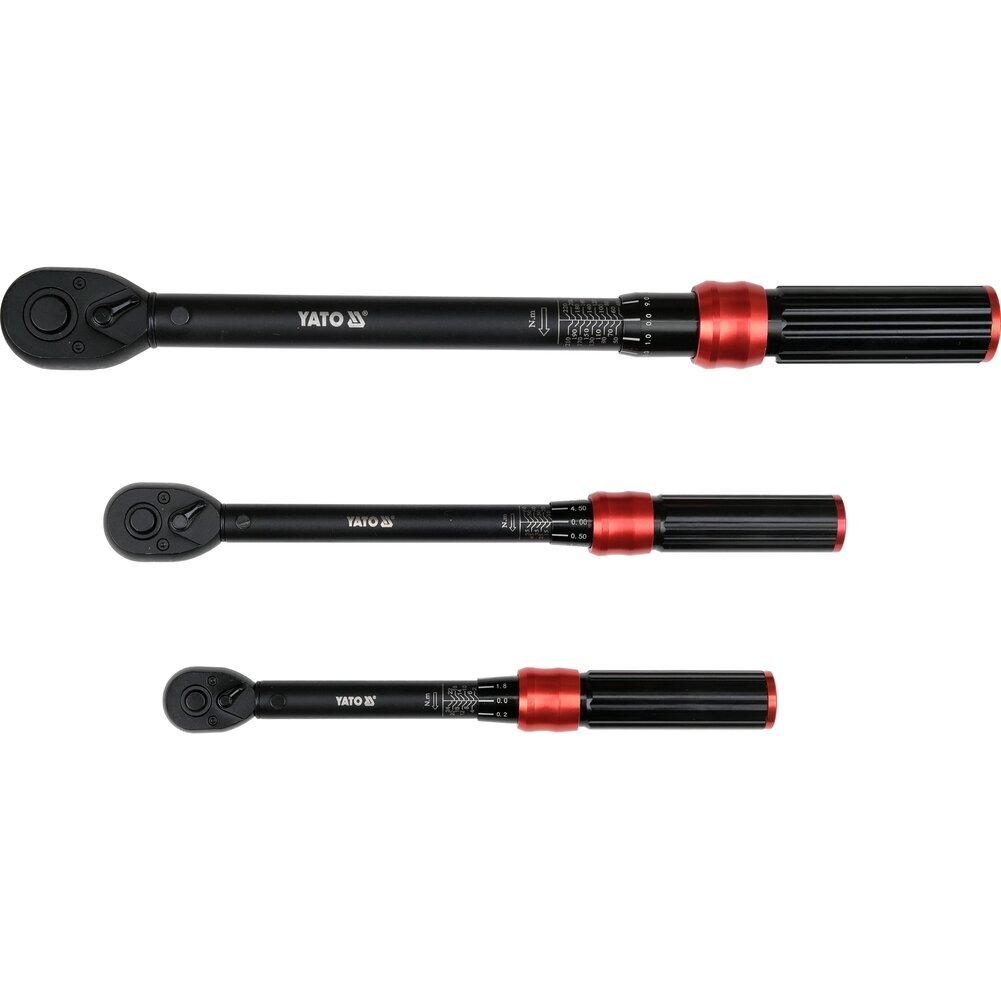

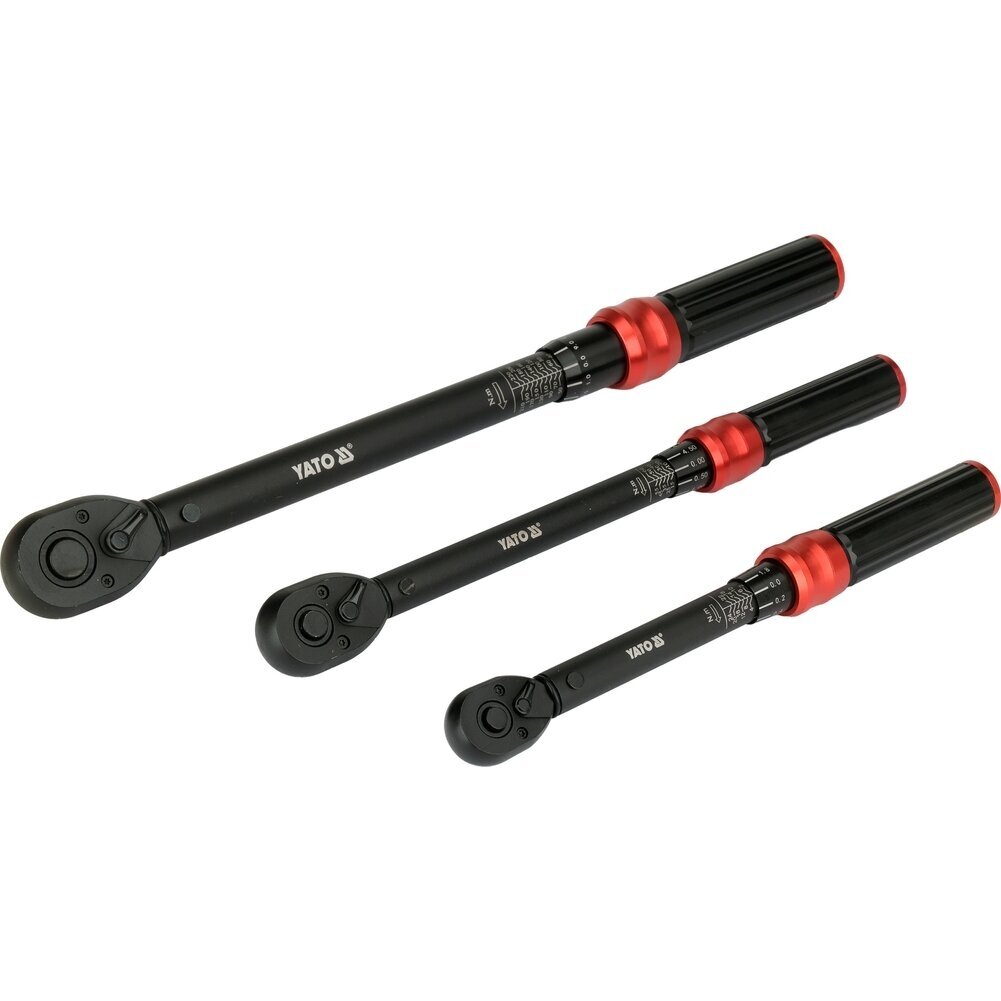

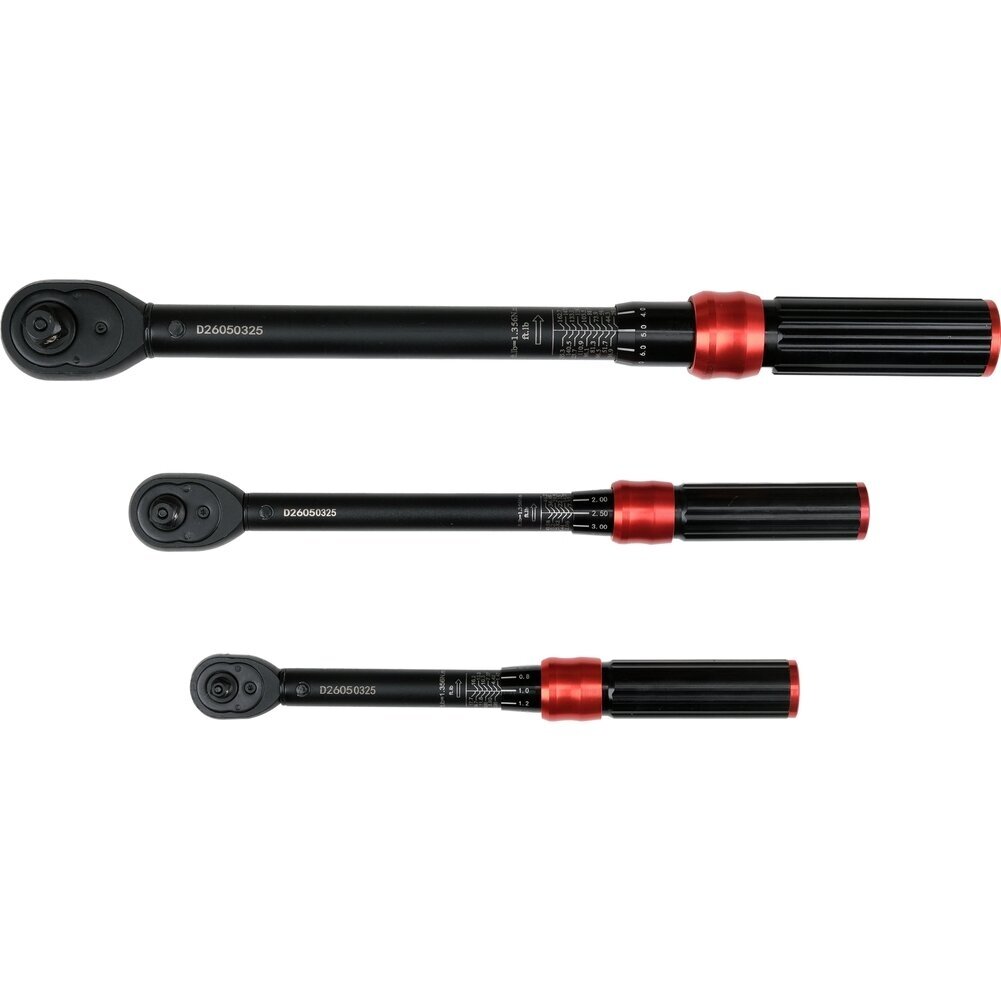

Trys dinamometriniai raktai viename komplekte

Komplekte esantys trys raktai skirti skirtingiems sukimo momento diapazonams. Mažesnis 1/4" raktas pritaikytas darbams, kuriems reikalingas nedidelis sukimo momentas, o 1/2" raktas leidžia atlikti didesnio sukimo momento reikalaujančius techninės priežiūros darbus.

• 1/4": 2–24 Nm, 243–253 mm;
• 3/8": 10–60 Nm, 295–305 mm;
• 1/2": 40–220 Nm, 392–412 mm.

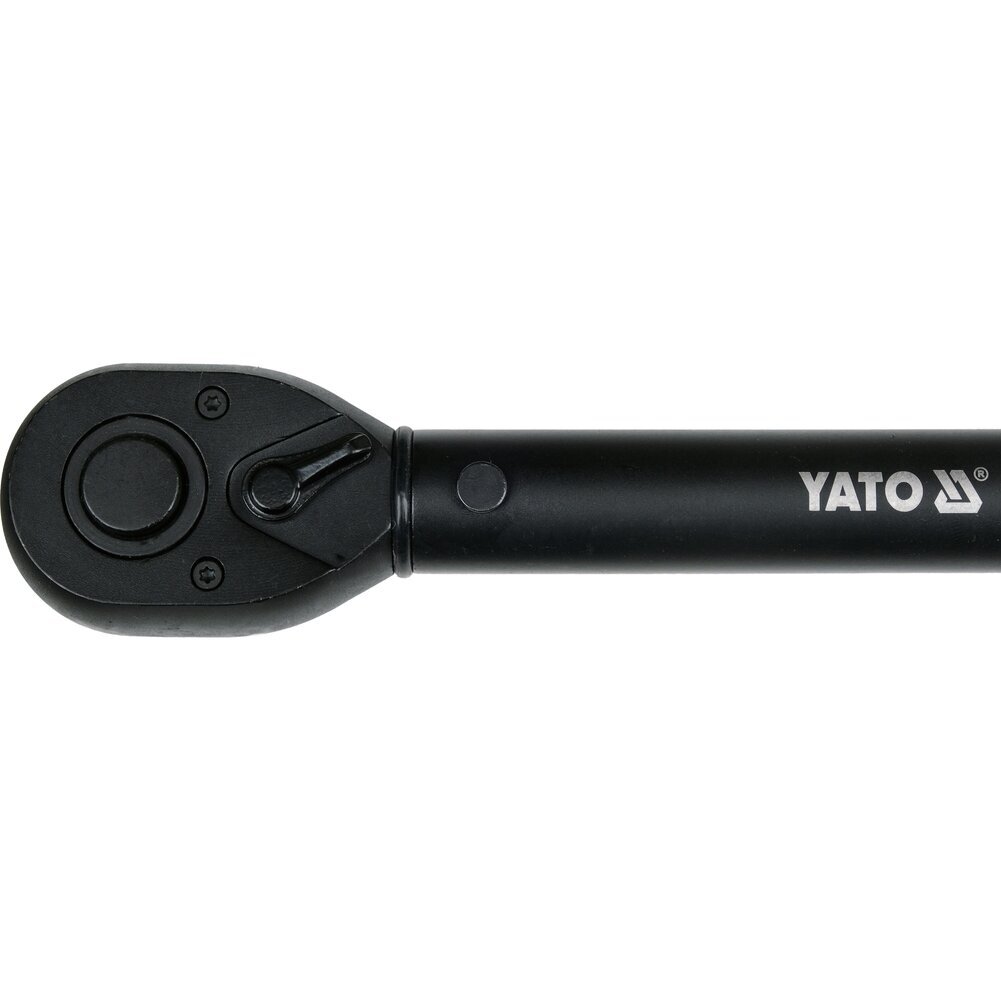

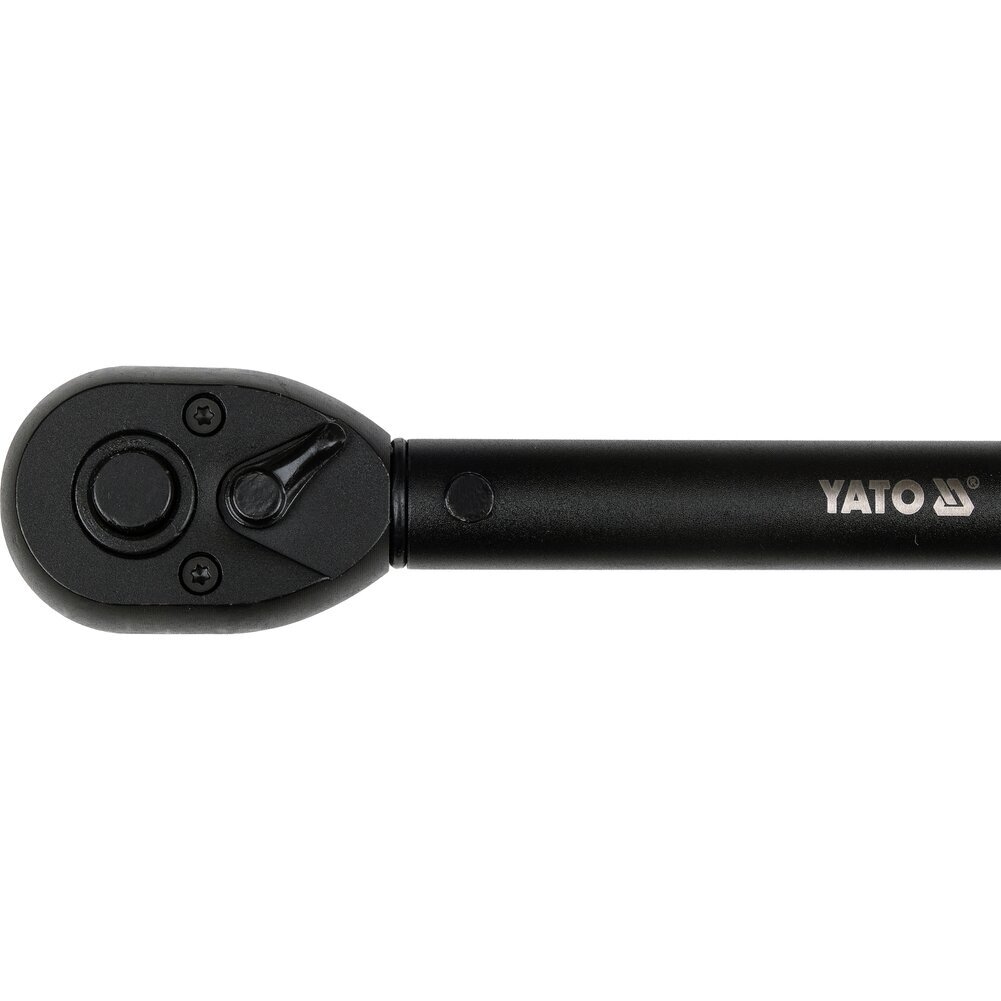

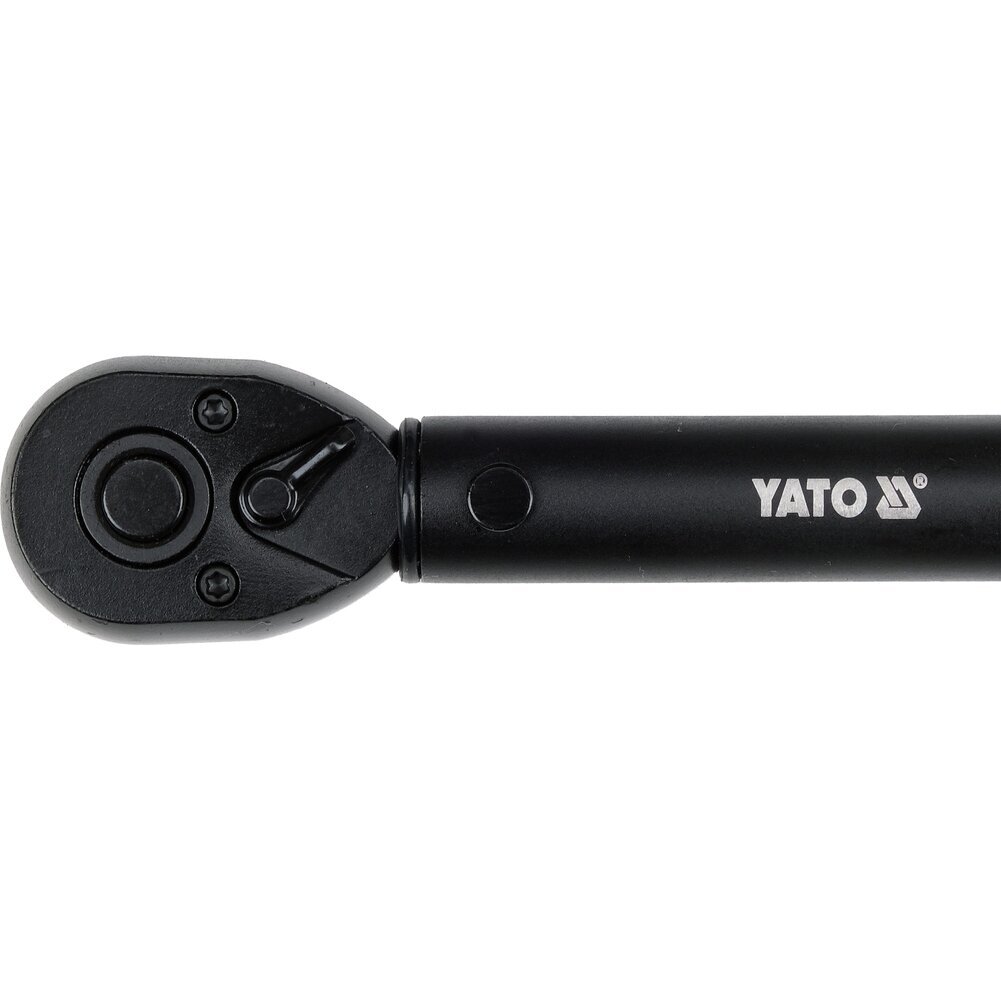

72 dantų mechanizmas

Visi trys dinamometriniai raktai turi 72 dantų terkšlės mechanizmą, leidžiantį dirbti nedideliu darbiniu kampu. Tai patogu naudojant įrankius vietose, kur prie tvirtinimo elementų yra ribota prieiga.

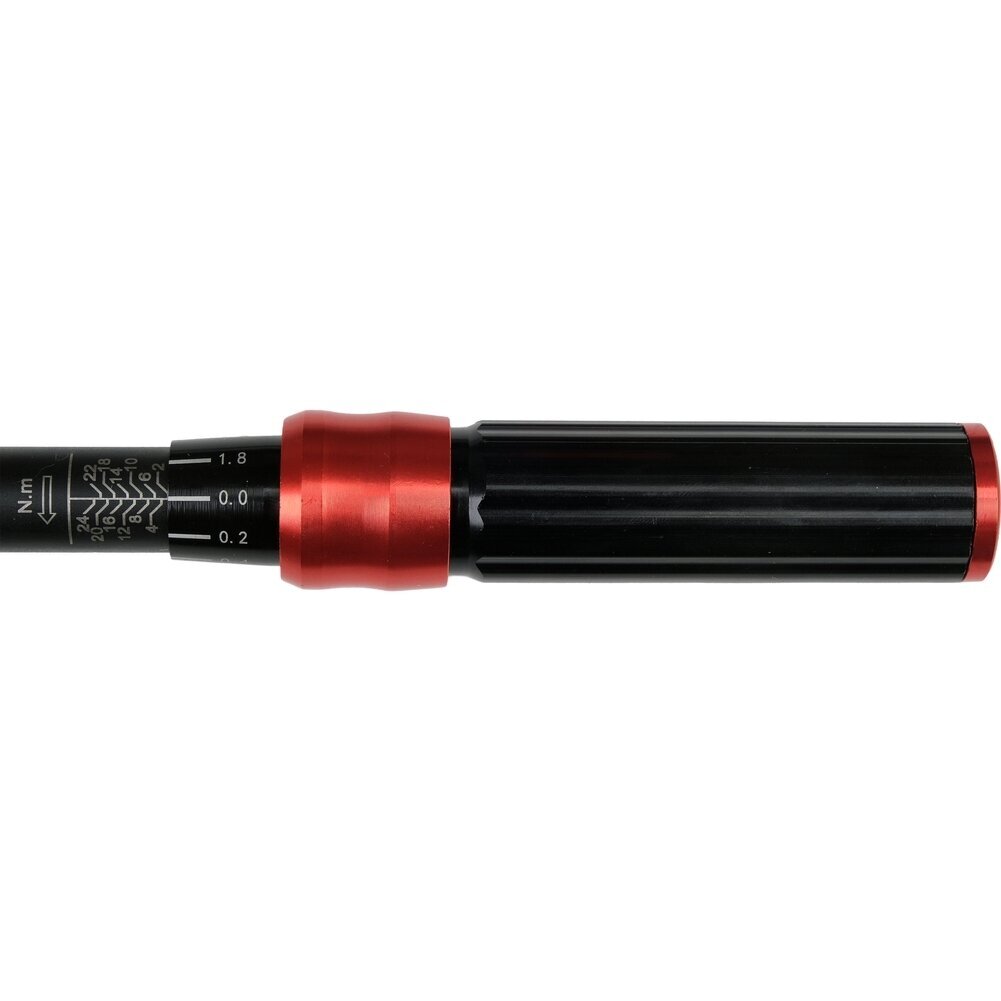

Tikslus sukimo momento nustatymas

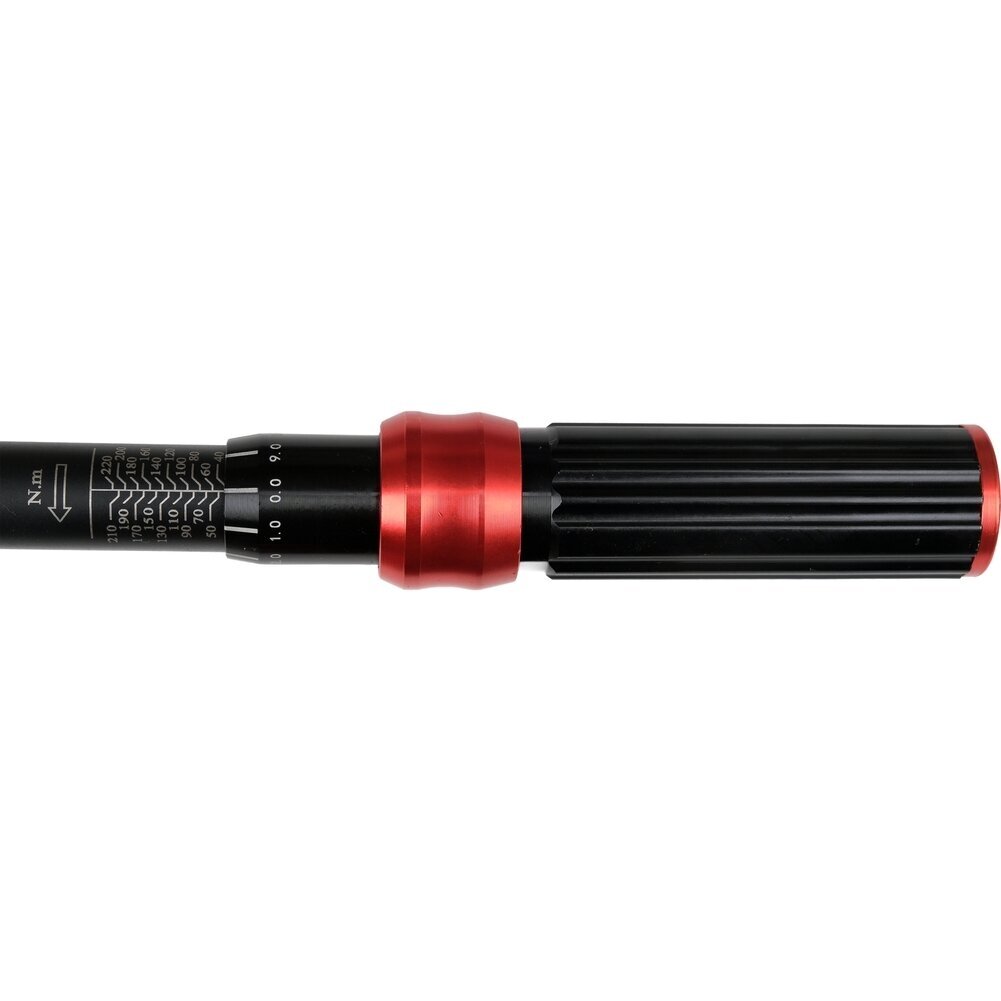

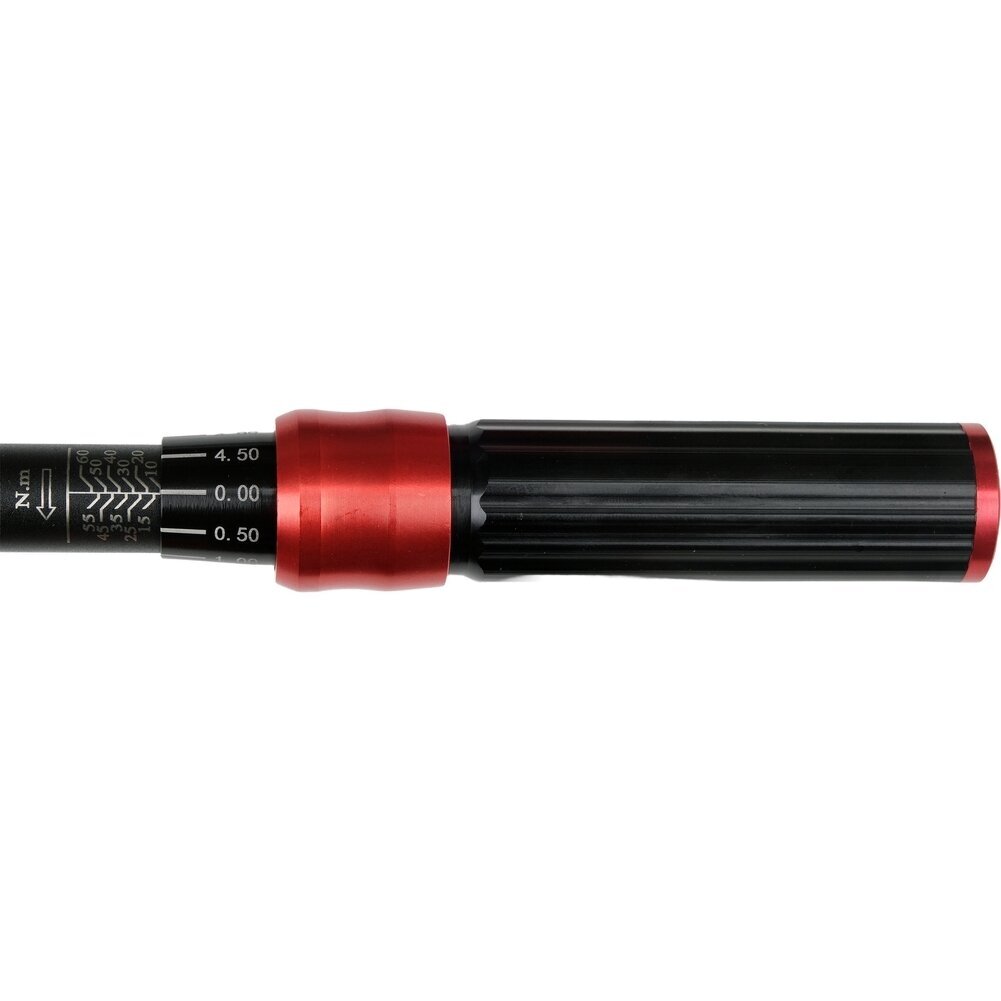

Raktai turi aiškią sukimo momento nustatymo skalę ir fiksuojamą mikrometrinę reguliavimo rankenėlę. Gamyklinis kalibravimas nurodo ±3 % tikslumą sukant pagal laikrodžio rodyklę (CW) ir ±5 % prieš laikrodžio rodyklę (CCW).

Pasiekus nustatytą sukimo momentą, mechanizmas aiškiai signalizuoja spragtelėjimu, todėl galima kontroliuojamai priveržti sriegines jungtis.

Medžiagos ir konstrukcija

• galvutės – 42CrMo plienas;
• kotai – 45# plienas;
• rankenos – aliuminis;
• galvutės ir prailgintuvas – CrV 50BV30 lydinio plienas;
• galvutėse naudojamas AS-Drive profilis, didinantis kontakto su tvirtinimo elementu paviršių.

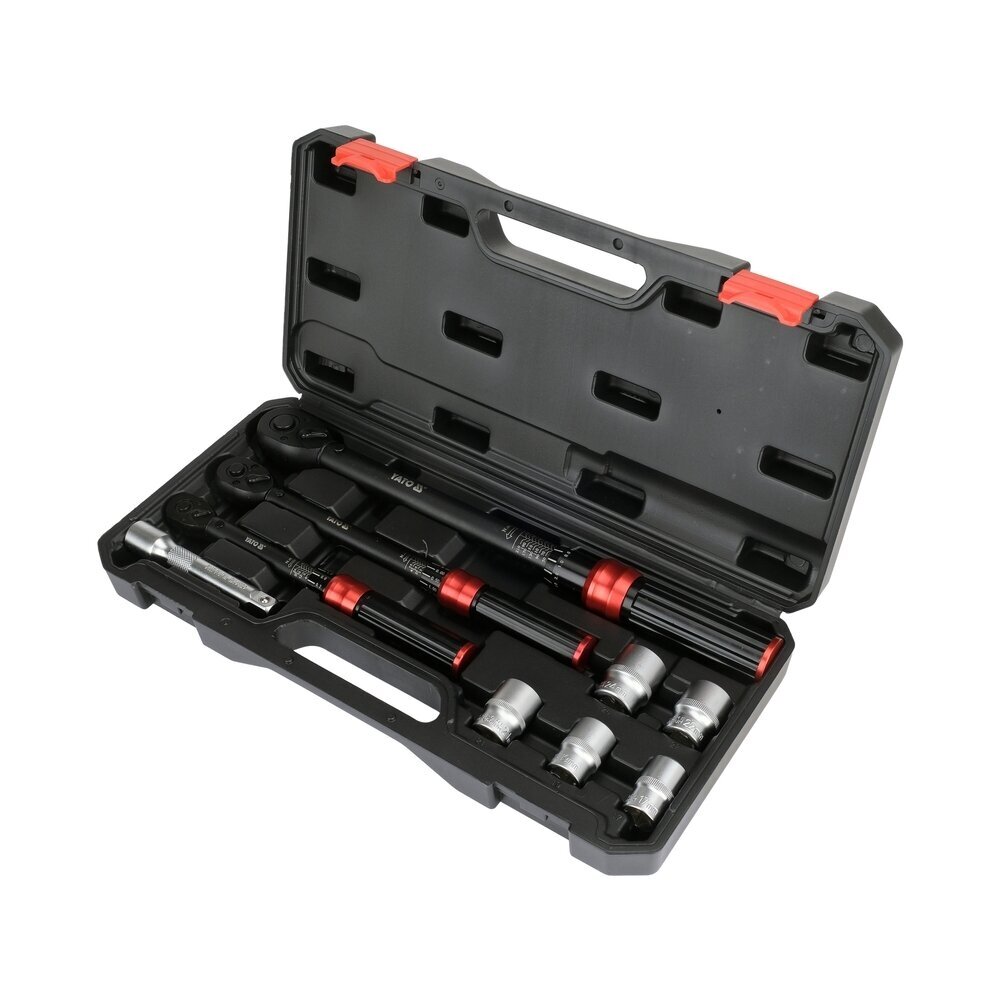

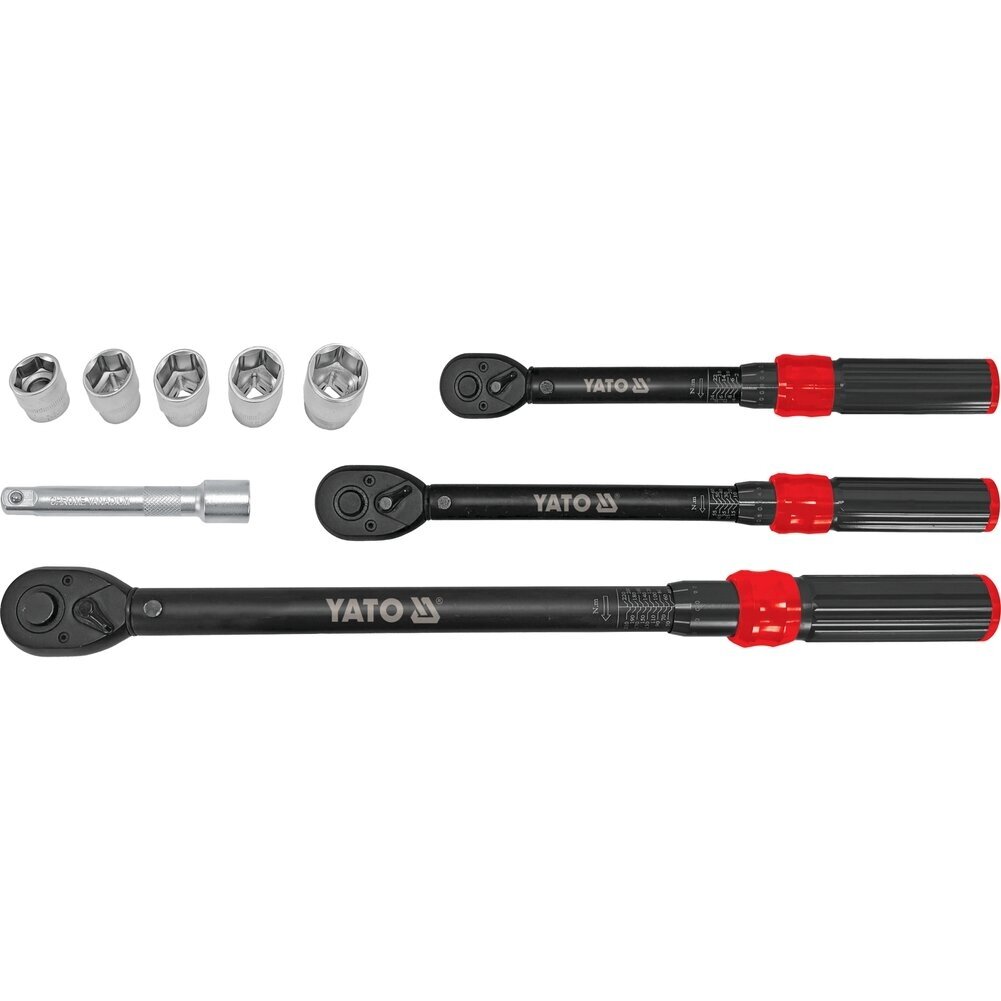

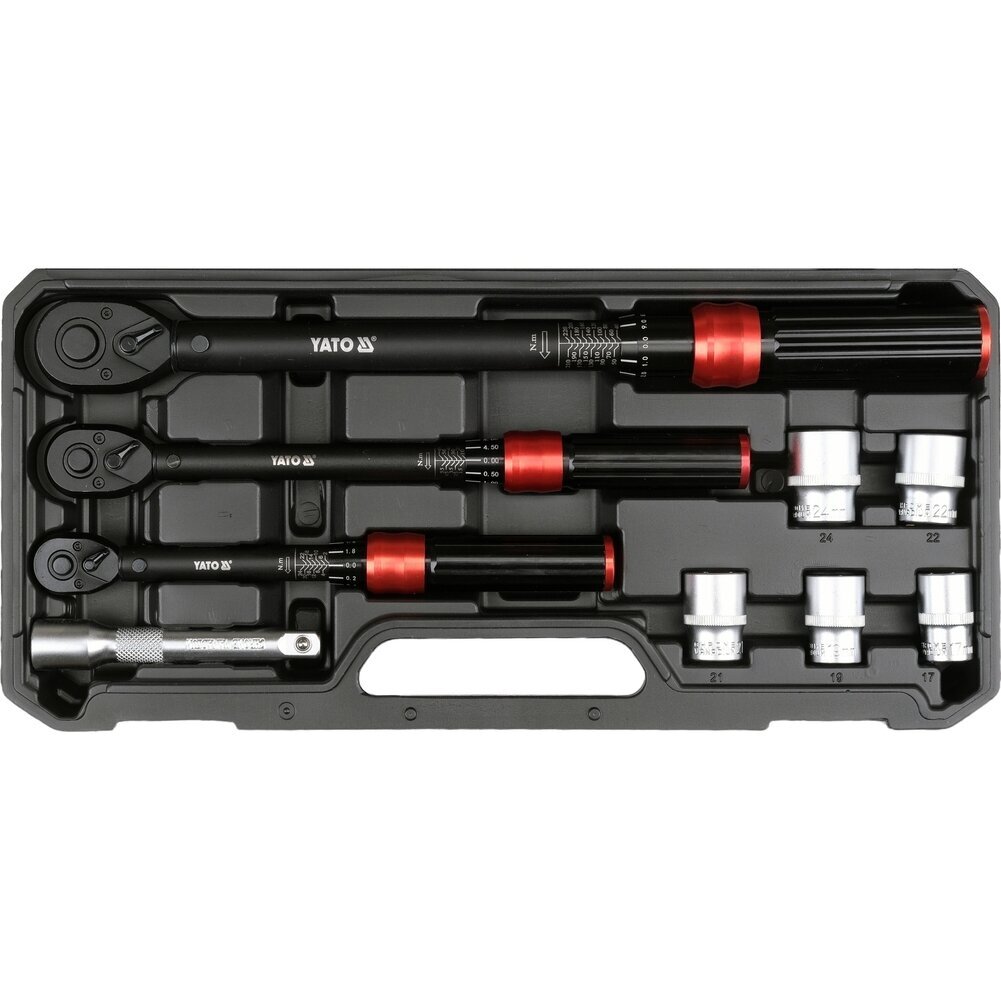

Komplekto sudėtis

• 1 × dinamometrinis raktas 1/4", 2–24 Nm;
• 1 × dinamometrinis raktas 3/8", 10–60 Nm;
• 1 × dinamometrinis raktas 1/2", 40–220 Nm;
• 1 × 1/2" prailgintuvas, 5" (125 mm);
• 1 × 1/2" galvutė, 17 mm;
• 1 × 1/2" galvutė, 19 mm;
• 1 × 1/2" galvutė, 21 mm;
• 1 × 1/2" galvutė, 22 mm;
• 1 × 1/2" galvutė, 24 mm.

Techniniai duomenys

• Gamintojas: YATO
• Modelis: YT-07716
• EAN: 5906083134593
• Komplekto tipas: 3 dinamometriniai raktai su priedais
• Pavaros: 1/4", 3/8", 1/2"
• Sukimo momento diapazonai: 2–24 Nm, 10–60 Nm, 40–220 Nm
• Dantų skaičius: 72 kiekviename rakte
• Kalibravimo tikslumas: ±3 % CW / ±5 % CCW
• Galvučių ir prailgintuvo medžiaga: CrV 50BV30 lydinio plienas
• Galvučių dydžiai: 17, 19, 21, 22 ir 24 mm
• Prailgintuvas: 1/2", 125 mm
• Svoris: 3,5 kg

Pritaikymas

Komplektas skirtas darbams, kuriuose būtina kontroliuoti priveržimo momentą. Skirtingi raktų dydžiai ir diapazonai leidžia atlikti tiek tikslius mažo sukimo momento montavimo darbus, tiek didesnio sukimo momento techninės priežiūros darbus.

Tinka naudoti automobilių, motociklų, dviračių, mechanizmų ir pramoninės įrangos serviso bei montavimo darbuose, kai techninė dokumentacija nurodo konkretų priveržimo momentą.

Saugus naudojimas

• naudokite kiekvieną raktą tik jo nurodytame sukimo momento diapazone;
• prieš darbą tinkamai nustatykite ir užfiksuokite norimą sukimo momentą;
• naudokite tinkamo dydžio galvutes ir priedus;
• neviršykite atskiram raktui nurodyto maksimalaus sukimo momento;
• saugokite dinamometrinius raktus nuo smūgių, kritimo ir kitų mechaninių pažeidimų.
