Dinamometrinis raktas | 3/8" | 10 - 60 Nm YATO

Dinamometrinis raktas YATO YT-07714, 3/8", 10–60 Nm

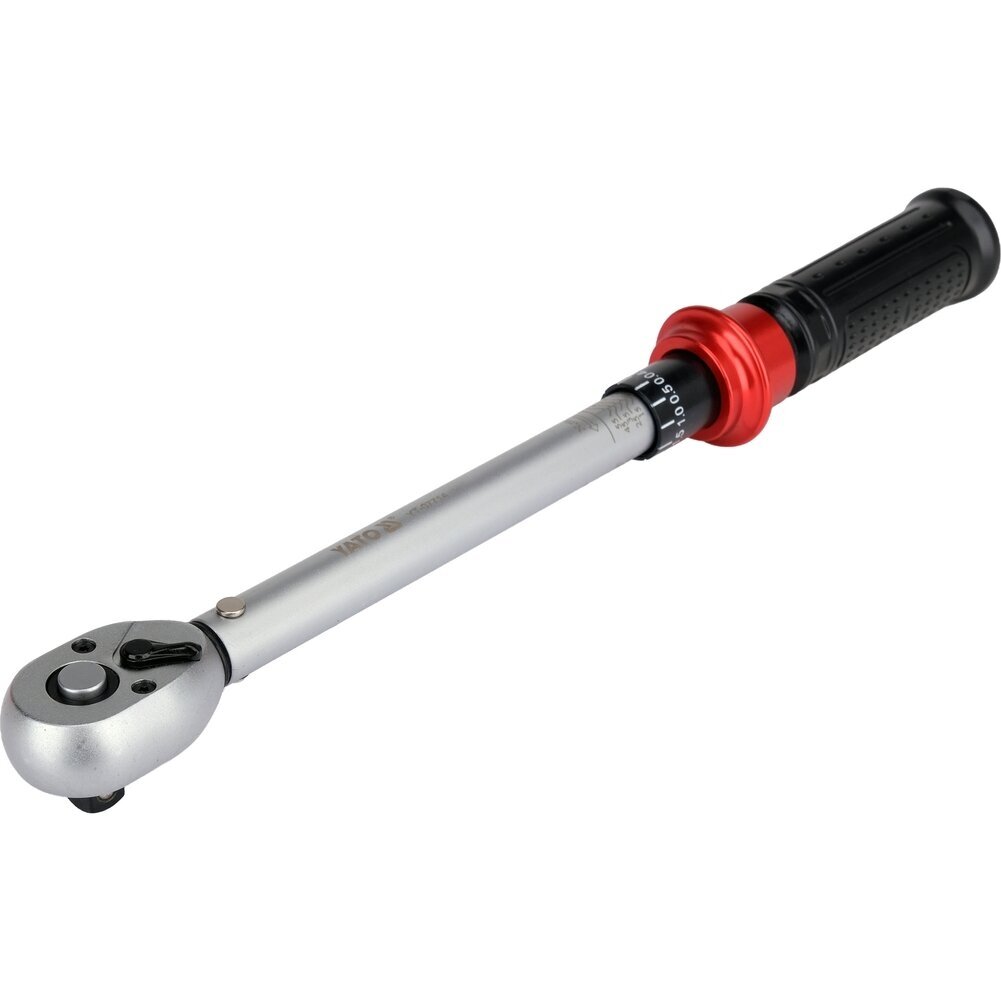

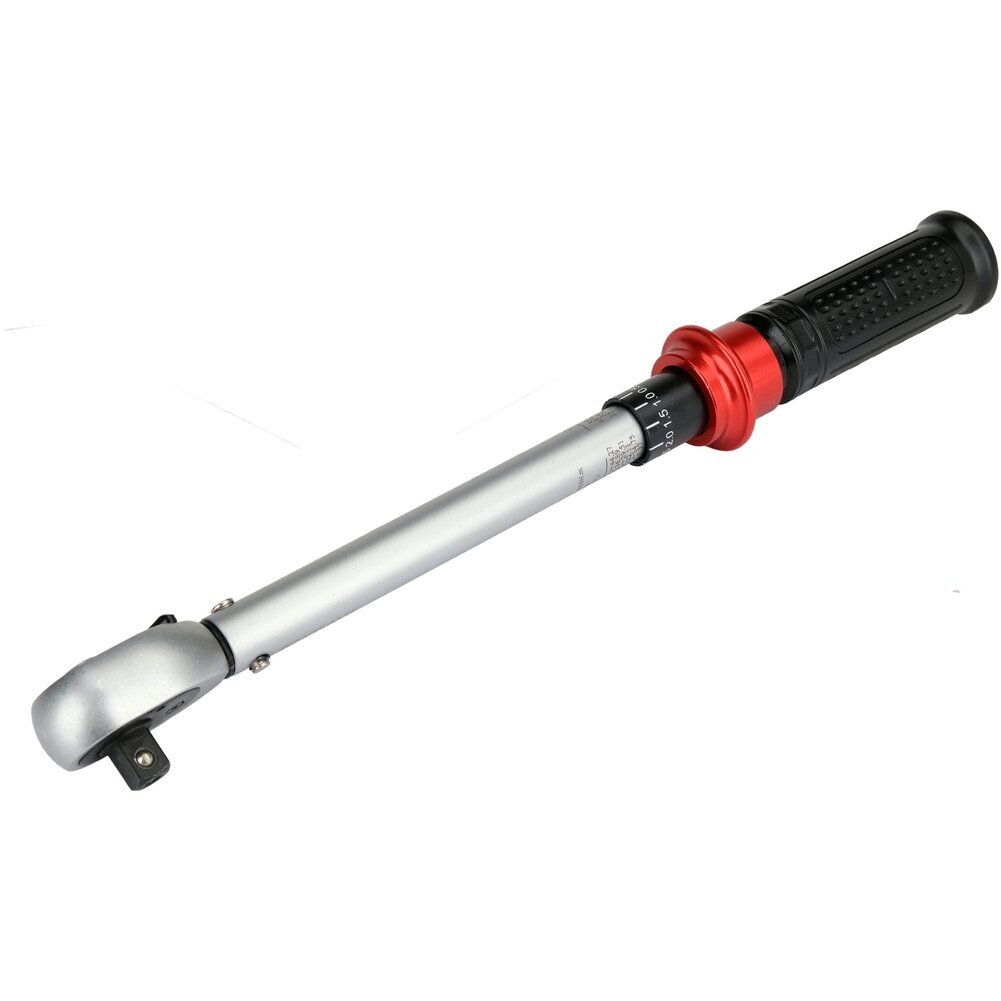

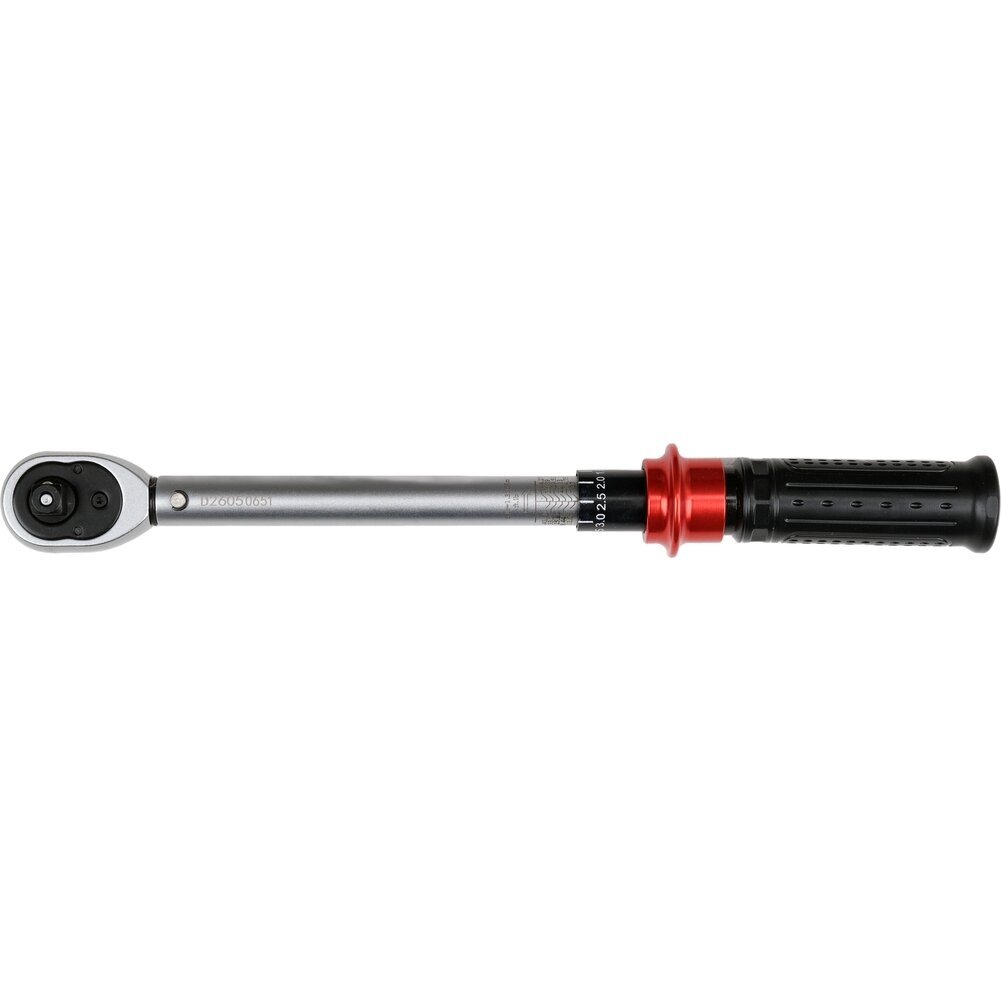

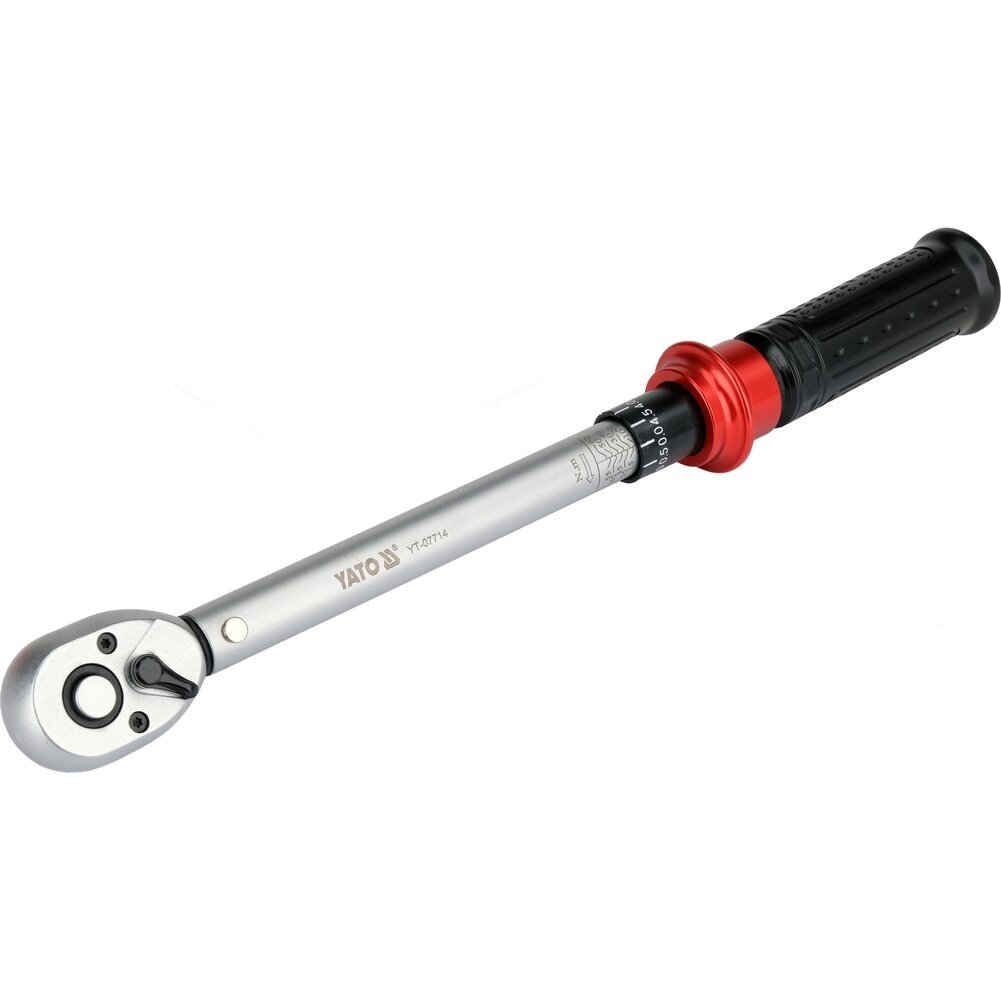

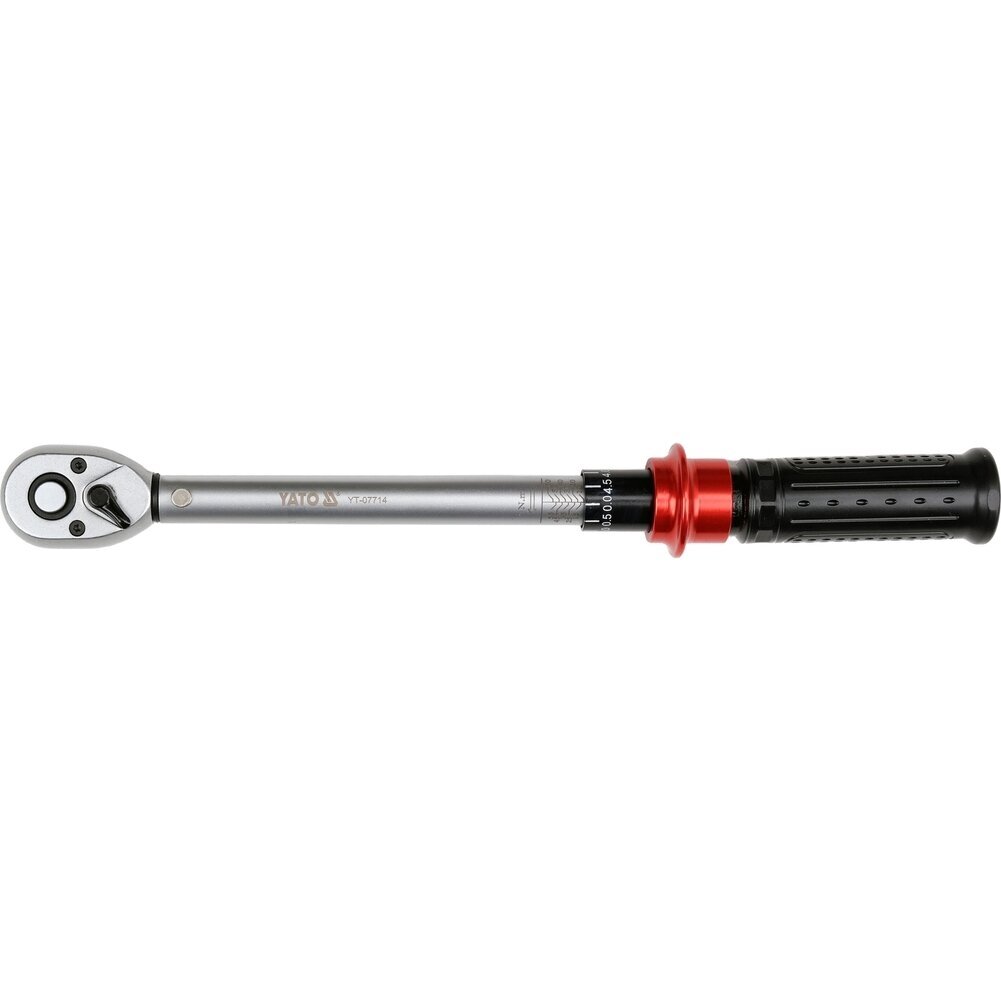

YATO YT-07714 – tikslus dinamometrinis raktas, skirtas kontroliuojamam srieginių jungčių priveržimui pagal nustatytą sukimo momentą. Jis tinka mechaninių komponentų montavimui, transporto priemonių techninei priežiūrai, serviso ir dirbtuvių darbams.

Pagrindiniai privalumai

• 10–60 Nm sukimo momento diapazonas;
• 3/8" (9,5 mm) pavara;
• 72 dantų terkšlės mechanizmas darbui mažu darbiniu kampu;
• gamyklinis kalibravimas: ±3 % CW ir ±5 % CCW;
• aiški sukimo momento nustatymo skalė;
• mikrometrinė reguliavimo rankenėlė su fiksatoriumi;
• aiškus signalas pasiekus nustatytą sukimo momentą;
• ergonomiška ABS plastiko rankena.

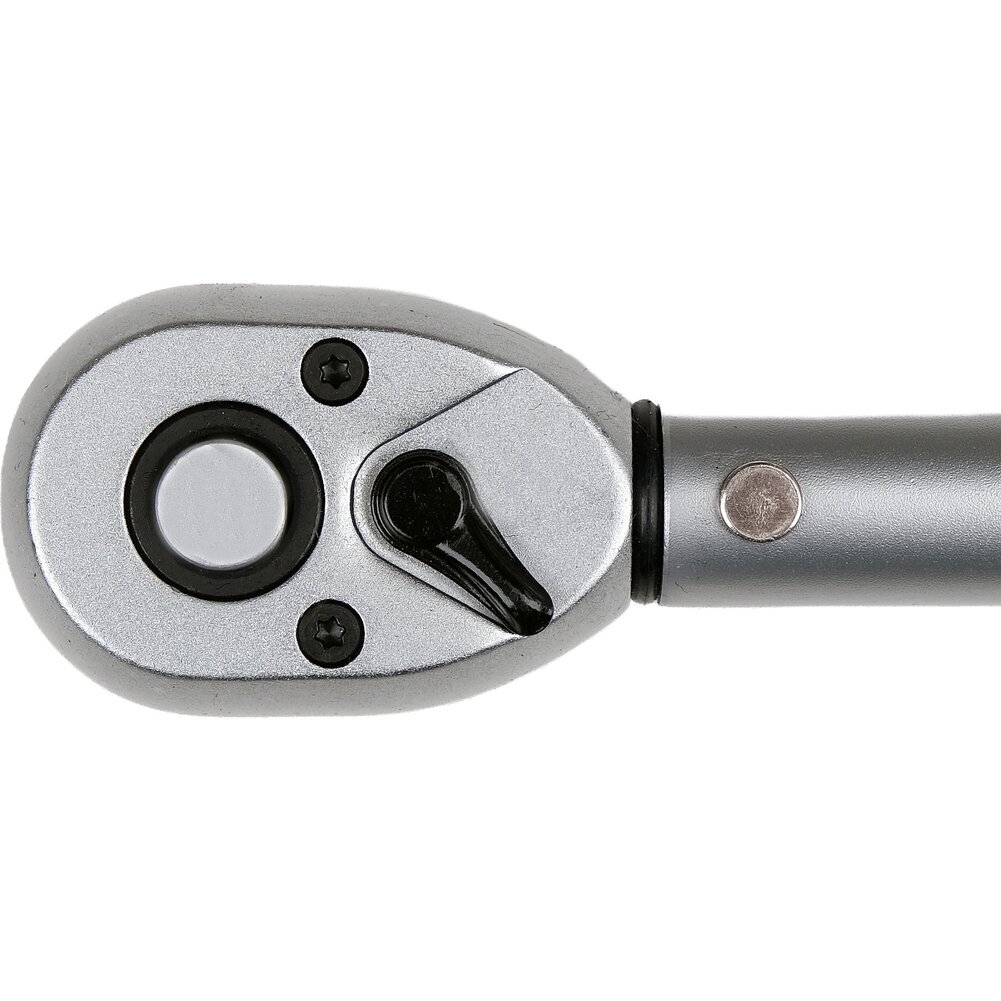

72 dantų mechanizmas

72 dantų terkšlės mechanizmas leidžia dirbti nedideliu darbiniu kampu, todėl raktą patogu naudoti vietose, kur aplink tvirtinimo elementą yra mažai erdvės.

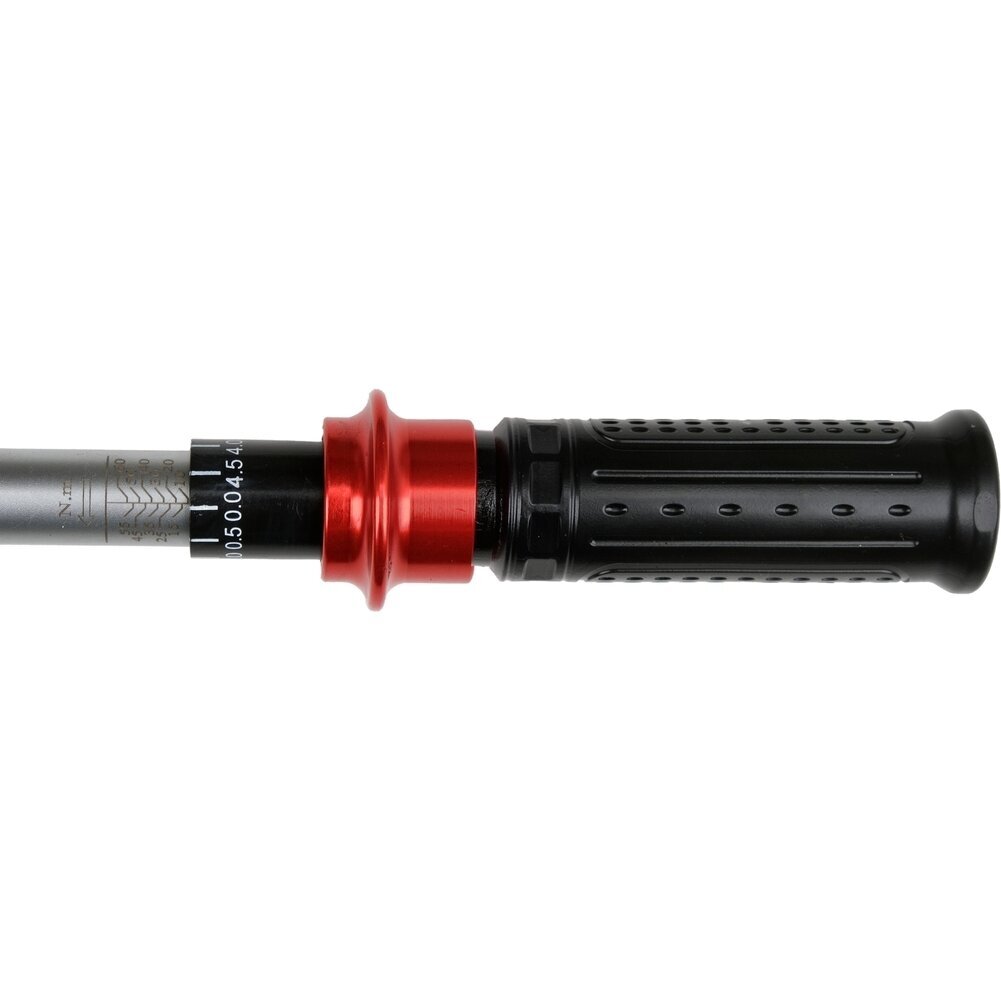

Tikslus sukimo momento nustatymas

Raktas turi aiškią nustatymo skalę ir mikrometrinę reguliavimo rankenėlę su fiksatoriumi. Tai leidžia nustatyti reikiamą sukimo momentą ir išlaikyti pasirinktą nustatymą darbo metu.

Gamyklinis kalibravimas nurodo ±3 % tikslumą sukant pagal laikrodžio rodyklę (CW) ir ±5 % prieš laikrodžio rodyklę (CCW).

Konstrukcija ir medžiagos

• galvutė – 42CrMo plienas;
• kotas – 45# plienas;
• rankena – ABS plastikas;
• pavara – 3/8" (9,5 mm);
• terkšlės mechanizmas – 72 dantų.

Techniniai duomenys

• Gamintojas: YATO
• Modelis: YT-07714
• EAN: 5906083134579
• Pavaros dydis: 3/8" (9,5 mm)
• Sukimo momento diapazonas: 10–60 Nm
• Ilgis: 310–320 mm
• Dantų skaičius: 72
• Kalibravimo tikslumas: ±3 % CW / ±5 % CCW
• Galvutės medžiaga: 42CrMo plienas
• Koto medžiaga: 45# plienas
• Rankenos medžiaga: ABS plastikas
• Svoris: 0,95 kg

YATO YT-0771x serijos variantai

• YT-07713: 1/4", 5–25 Nm, 257–265 mm;
• YT-07714: 3/8", 10–60 Nm, 310–320 mm;
• YT-07715: 1/2", 40–220 Nm, 468–490 mm.

Pritaikymas

Dinamometrinis raktas skirtas srieginių jungčių priveržimui, kai svarbu laikytis konkretaus gamintojo arba techninėje dokumentacijoje nurodyto sukimo momento. Tinka mechaninių komponentų montavimui, transporto priemonių aptarnavimui, remonto ir dirbtuvių darbams.

Saugus naudojimas

• neviršykite 10–60 Nm nustatymo diapazono;
• prieš darbą tinkamai nustatykite ir užfiksuokite norimą sukimo momentą;
• naudokite tinkamo dydžio 3/8" antgalius ir galvutes;
• nenaudokite įrankio darbams, kuriems jis nėra skirtas;
• laikykite raktą švarų ir saugokite nuo smūgių bei kritimo.
